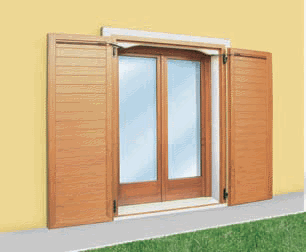

Installazione con TRAVERSA A VISTA

Adatta a qualsiasi dimensione di persiana, senza lavori di muratura

Eleganza

La forma sottile e raffi nata della TRAVERSA a VISTA è disegnata attorno alla meccanica, con sorprendente successo

  La meccanica, nel suo insieme, offre un ingombro veramente   ridotto che ne permette l’installazione su spallette di   dimensioni esigue. È sufficiente uno spazio minimo di soli 10 centimetri (compresa la leva)

La considerevole coppia del motoriduttore Amer 24 Volt consente l’automazione di serramenti di notevole dimensione, in totale sicurezza

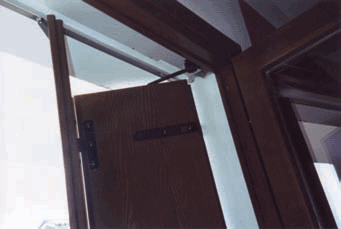

Installazione con TRAVERSA AD INCASSO

       Ideale nei restauri e per le nuove costruzioni

L'automazione è completamente nascosta nella traversa incassata nel travetto superiore. Ingombri ridotti al minimo consentono l'installazione  in spazi realmente esigui

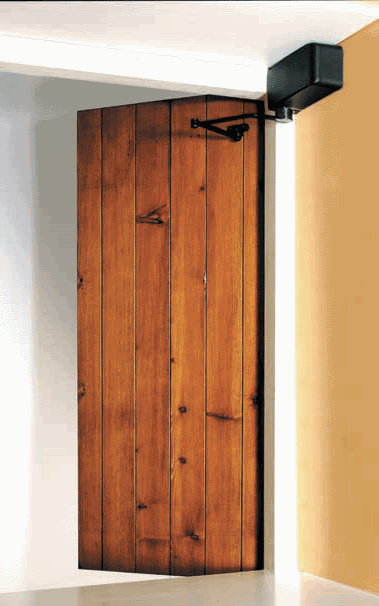

Automazione su ante alla Vicentina

Per questa particolare soluzione tecnica le ante scorrono su binari guida appositamente realizzati con tecnologia Antamatic®

Un’installazione semplice e discreta. Destinata soprattutto ad essere impiegata in situazioni esistenti dove l’imperativo è ridurre al minimo gli ingombri

Il carter contiene solo il motoriduttore, mentre l'elettronica deve essere alloggiata in una scatola di derivazione, posta solitamente all'interno

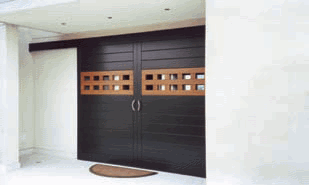

ANTE SCORREVOLI

· a incasso su controtelaio adattabile a tutti i modelli in uso

· su binario esterno Facile automazione senza lavori di muratura

Per controtelai standard. È possibile realizzare l'automazione su tutti i principali modelli di controtelaio a scomparsa oggi in commercio

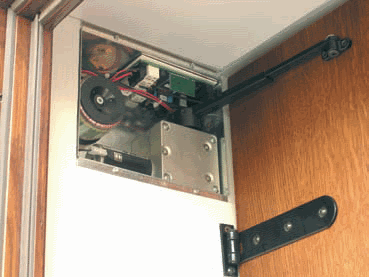

Invisibile. Meccanica ed elettronicatrovano alloggio nel vano esistente nel controtelaio perfettamente occultate ma facilmente ispezionabili

Questo kit consente di motorizzare tutte le persiane scorrevoli con binario esterno. La notevole coppia erogata dal motoriduttore Amer 24 V consente la movimentazione in sicurezza di serramenti di notevoli dimensioni

            Predisposizioni

             Binario di scorrimento

            Carrelli

MONOBLOCCO motorizzato

Predisposizione ed assemblaggio estremamente facilitati

Ideale per restauri con vincoli architettonici

La motorizzazione risulta invisibile grazie al particolare carter e all’uso di leve angolari fisse che ruotano il serramento

Il serramento non lascia alcun segno visibile della motorizzazione, e spesso è l'unica soluzione accettata nei restauri con vincoli architettonici

Motorizzazione per ALZANTE SCORREVOLE

Premi un tasto ed il serramento si alza e si apre

Automazione universale

L’automazione per ALZANTE SCORREVOLE è adatta per l’applicazione su tutti i serramenti nuovi o precedentemente installati. Per ante fino a 600 Kg di peso

L'elettronica studiata appositamente per questo dispositivo offre tutte lefunzioni più avanzate di controllo e sicurezza, mentre la gestione tramite radiocomando permette la massima libertà nel controllo di apertura e chiusura. L'automazione è sempre provvista di barriere di sicurezza installate sul lato interno e sul lato esterno. Le barriere esterne sono interfacciabili con il sistema di allarme. La sicurezza è garantita inoltre dal controllo della coppia del motore, demandato alla scheda elettronica Antamatic® la cui affi dabilità viene testata in tutte le condizioni

Predisposizioni

Traversa ad incasso                                                                             Scatole da incasso laterale a muro

Le motorizzazioni a scomparsa vengono alloggiate nelle predisposizioni murarie da installare in sede di cantiere.Sono disponibili predisposizioni per:

• Scatola ad incasso alla vicentina

• Traversa ad incasso alla vicentina

• Traversa ad incasso a battente e alla padovana

Predisposizione scatola ad incasso alla vicentina

Contiene:

- 1 scatola destra con coperchio

- 1 scatola sinistra con coperchio

- 2 leve con cuscinetto

- 1 binario di scorrimento - lunghezza 110 cm

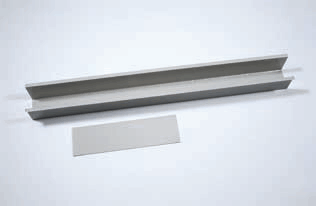

Predisposizione traversa ad incasso alla vicentina

Contiene:

- 1 traversa - lunghezza 130 cm

- 2 leve con cuscinetto

- 1 carter centrale di chiusura - lunghezza 72 cm

- 1 doppio binario di scorrimento - lunghezza 110 cm

Predisposizione traversa ad incasso a battente e alla padovana

Contiene:

- 1 traversa ad incasso - lunghezza 130 cm

- 1 carter centrale di chiusura - lunghezza 130 cm

Un cuore d’acciaio a 24 Volt

Irreversibile, a caduta d’ingranaggi in acciaio

Robusto e affidabile, questo motoriduttore è il cuore del sistema Antamatic®. Ha subito un cumulo di ore di test sotto sforzo ed in tutte le condizioni che ne fanno un prodotto di lunga durata senza scadimento delle caratteristiche. Proprio quello che si richiede alla meccanica di precisione, oggi.

CARATTERISTICHE TECNICHE

Tensione di alimentazione 230 V ac

Tensione di alimentazione motore 24 V dc

Potenza assorbita 24 VA

Assorbimento a vuoto 0,5 A

Assorbimento a carico 1 A

Coppia in uscita 40 Nm

Rapporto di riduzione 1/3.213

Velocità di rotazione 1,8 giri/minuto

Tempo apertura 18 sec.

Integrazione Domotica

Trasmettitore timer via radio a 4 canali da muro con orologio programmatore settimanale

Trasmettitore via radio 24 canali da muro

Minitrasmettitore per comandi via radio

Trasmettitore via radio 42 canali

Trasmettitore via radio 7 canali

Trasmettitore via radio 3 canali

Ripetitore di segnale per aumentare la portata della trasmissione
